车规产品
SGM8965A-2Q
No.14962
SGM8965A-2Q关键参数
规格书
工作电源电压范围
2.2V ~ 5.5V(单电源供电)
输入偏置电流
±1pA(典型值),全温区最大值±2800pA
双通道静态电流
10mA(典型值),全温区最大值13.4mA
输入失调电压
±50μV(常温典型值),最大值±280μV
轨到轨输出电压摆幅
距离电源轨仅6mV(典型值),最大12mV

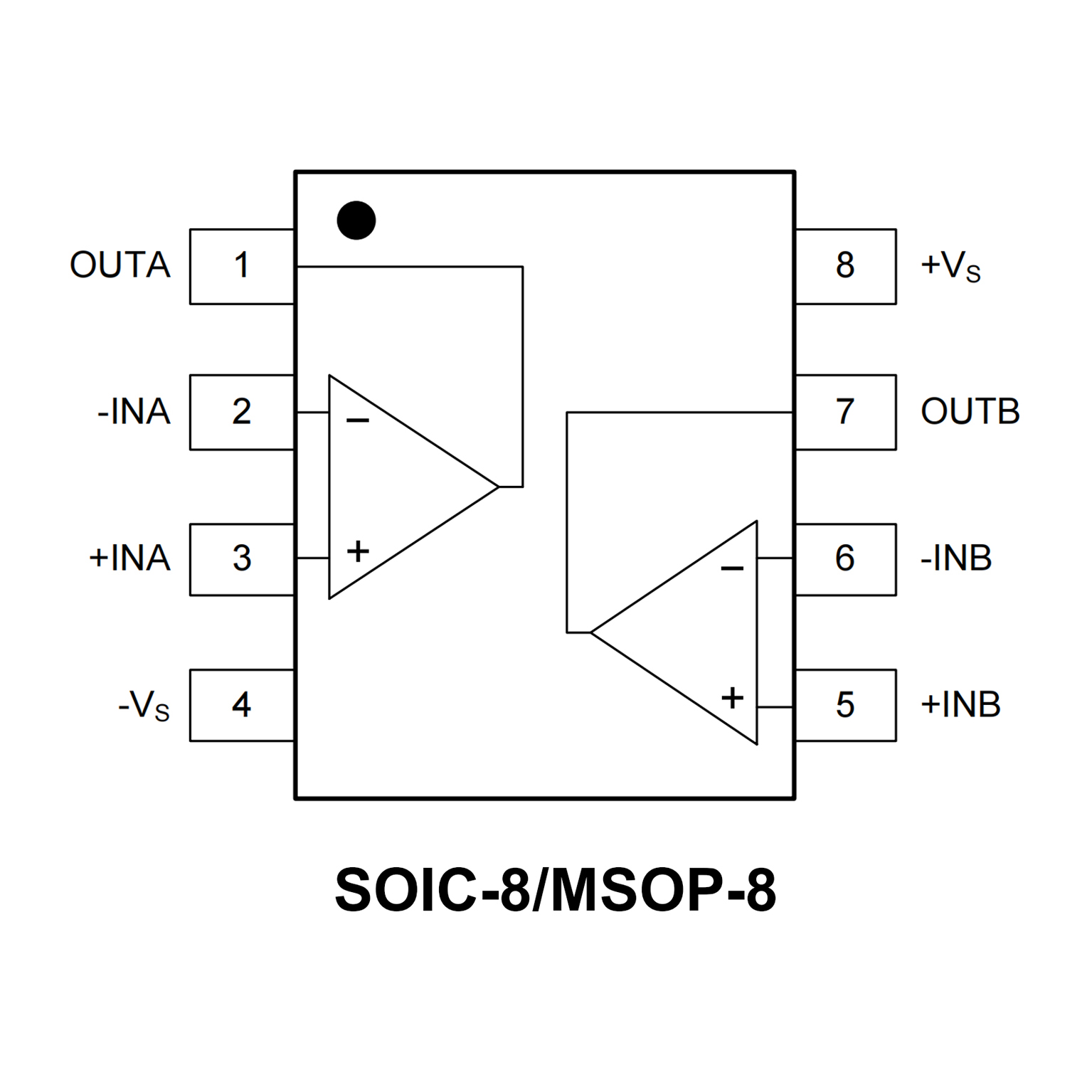

引脚编排
SGM8965A-2Q 应用注意事项(FAQ)
1. 高精度ADC驱动场景下,SGM8965A-2Q需要做什么特殊校准处理?
该芯片常温典型失调电压仅±50μV,但全温区最大失调可达±280μV,高精度采样场景下必须在全温区范围内重新校准失调电压,避免采样基线偏移。
2. 高速信号驱动应用中,SGM8965A-2Q的压摆率响应需要注意什么?
它的压摆率典型值为28V/μs,驱动10MHz以上高频大摆幅信号时,必须实测输出信号的上升沿/下降沿响应,避免出现压摆率受限导致的信号失真。
3. 低功耗电池供电场景下,SGM8965A-2Q的电源余量该如何设置?
双通道典型静态电流为10mA,全温区最大13.4mA,低功耗场景下可适当放宽电源电流余量,无需预留过大的冗余功耗,降低整体系统静态损耗。
4. 低噪声小信号放大场景中,SGM8965A-2Q的信噪比需要做什么验证?
该芯片100kHz下输入电压噪声为5.5nV/√Hz,低噪场景下必须实测电路输出信噪比,确认噪声水平满足小信号采集的分辨率要求。
5. 轨到轨输出应用中,SGM8965A-2Q的过零点失真需要确认什么?
它具备零交叉失真特性,轨到轨满幅输出场景下,需要确认输出信号在接近电源轨的过零点位置无明显跳变失真,保证输出信号的线性度。
