超低电容单通道 ESD 保护, ESD341替代型号推荐SGM05UB1B3.
SGM05UB1B3
SGM05UB1B3.pdf
SGM05UB1B3.pdfFEATURES
• 高 ESD 耐压：
IEC 61000-4-2: ±30kV（空气）
IEC 61000-4-2: ±30kV（接触）
• 薄型封装：XTDFN-0.6×0.3-2L 和 UTDFN-1×0.6-2L
• 工作电压：5V（最大值）
• 额定峰值脉冲电流：4.2A
• 通道输入电容：0.5pF（典型值）

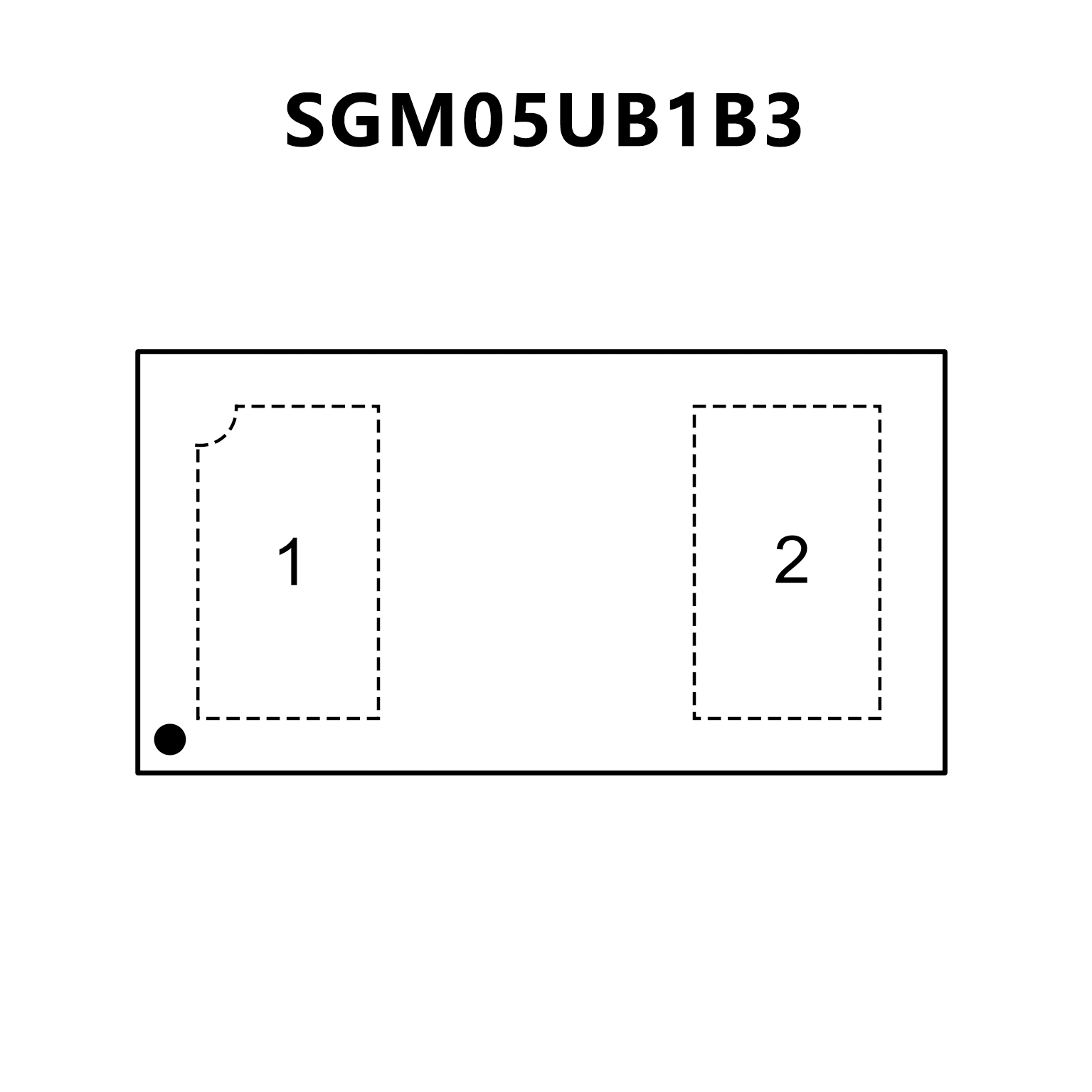

PIN CONFIGUTION
优势替代
FEATURES
• IEC 61000-4-2 4 级 ESD 保护
– 30kV 接触放电
– 30kV 空气间隙放电
• IEC 61000-4-5 浪涌保护
– 5.4 A (8µs/20µs)
• IO 电容：
– 0.66pF（典型值）
• 直流击穿电压：±6.2V（典型值）
• 超低漏电流：100nA（最大值）
• 低 ESD 钳位电压：16A TLP 时为 10.2V
• 低插入损耗：5GHz（–3dB 带宽，DPL）
• 支持速率高达 3.4Gbps 的高速接口
• 工业温度范围：–40°C 至 +125°C
• 节省空间的行业标准 0201 尺寸
(0.6mm × 0.3mm × 0.3mm)

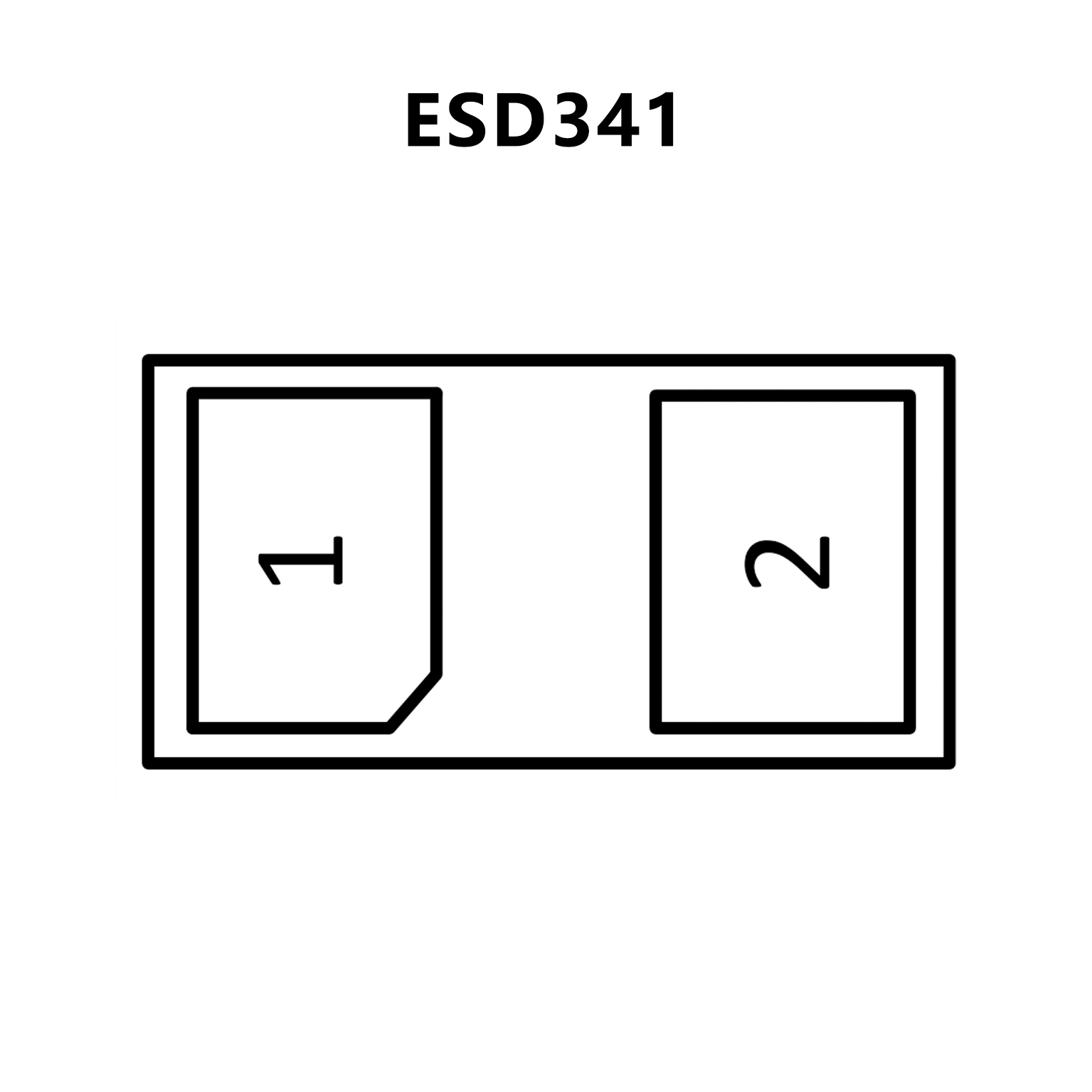

PIN CONFIGUTION
