高性能, 双极输入, 超低噪音,HiFi, 音频耳机驱动器, RT6863D替代型号推荐SGM8261-5.
SGM8261-5
SGM8261-5.pdf
SGM8261-5.pdfFEATURES
• 出色的音质
• 超低输入电压噪声：1kHz 时为 1.6nV/√Hz
• 超低失真：1kHz 时为 0.00002%
• 单位增益稳定
• 增益带宽积：16MHz（G = +1）
• 高压摆率：16V/μs
• 高开环增益：150dB
• 低失调电压：±350μV（最大值）
• 轨到轨输出
• 支持单或双电源：3.6V 至 36V 或 ±3.6V 至 ±18V
• 低静态电流：4.1mA/放大器
• -40℃ 至 +85℃ 工作温度范围
• 提供绿色 MSOP-10 和 TDFN-3×3-10L 封装

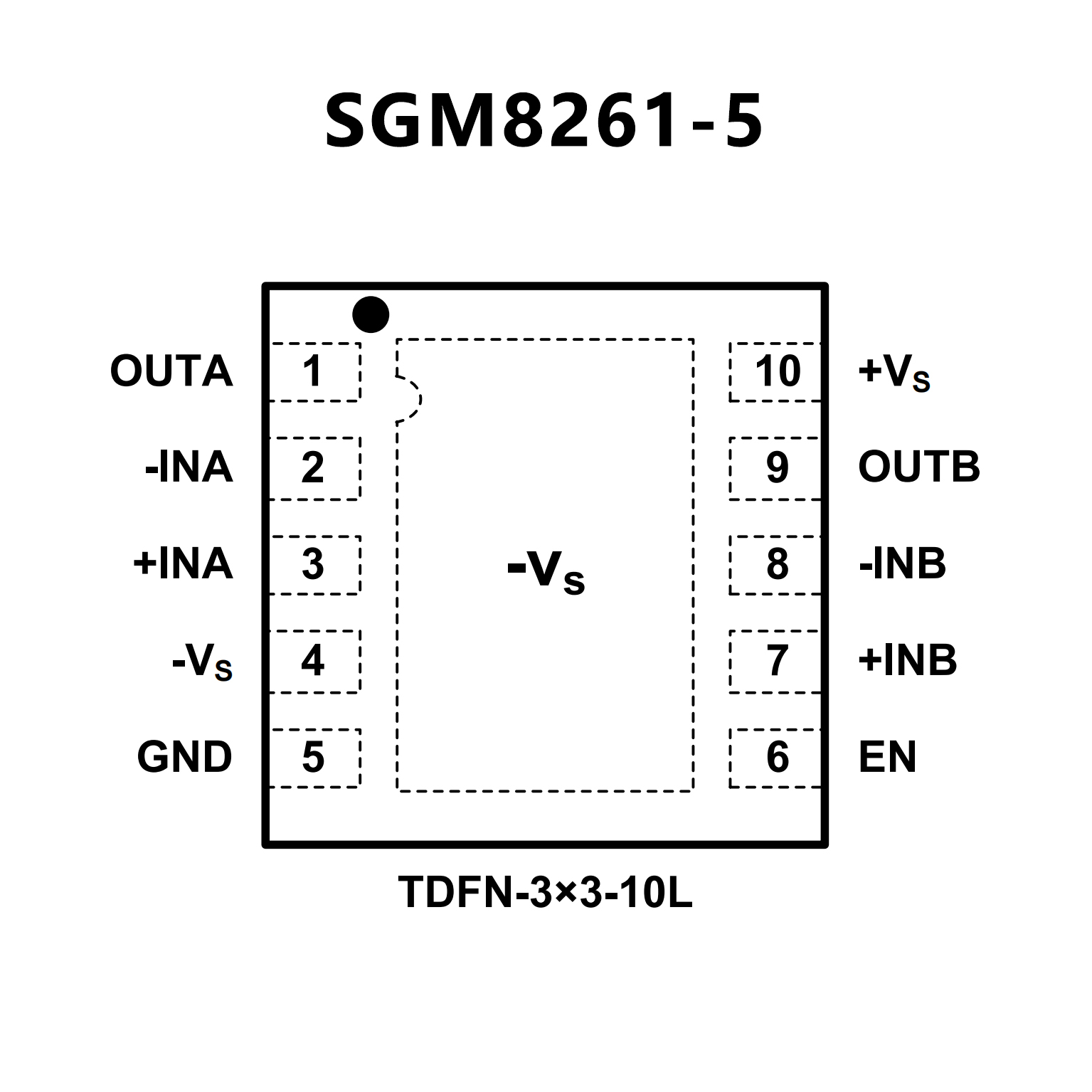

PIN CONFIGUTION
优势替代
FEATURES
通用与直流性能
• 开环增益：135dB
• 电源：±2.5V至±17V
• 偏移电压 < ±80微伏
• 共模抑制比：120分贝
• PSRR：135dB
• 静态电流：每安培4.2毫安
• Unity Gain Stable
• 增益带宽：18MHz
• 启用DFN与CSP封装控制
动态与交流性能
• 爱乐者双极结型晶体管输入级
• 输入电压噪声：1.8nV rt/Hz @ 1kHz
• 输入电压噪声1/f拐点：60Hz
• 0.1Hz至10Hz噪声：峰峰值100nV
• 轨到轨输出
• 压摆率：15V/微秒
• 线性输出电流 > 100mA
• 总谐波失真+噪声 < -116dB @ 1kHz
• IMD <-120dB @ CCIF 19k/20k 1:1

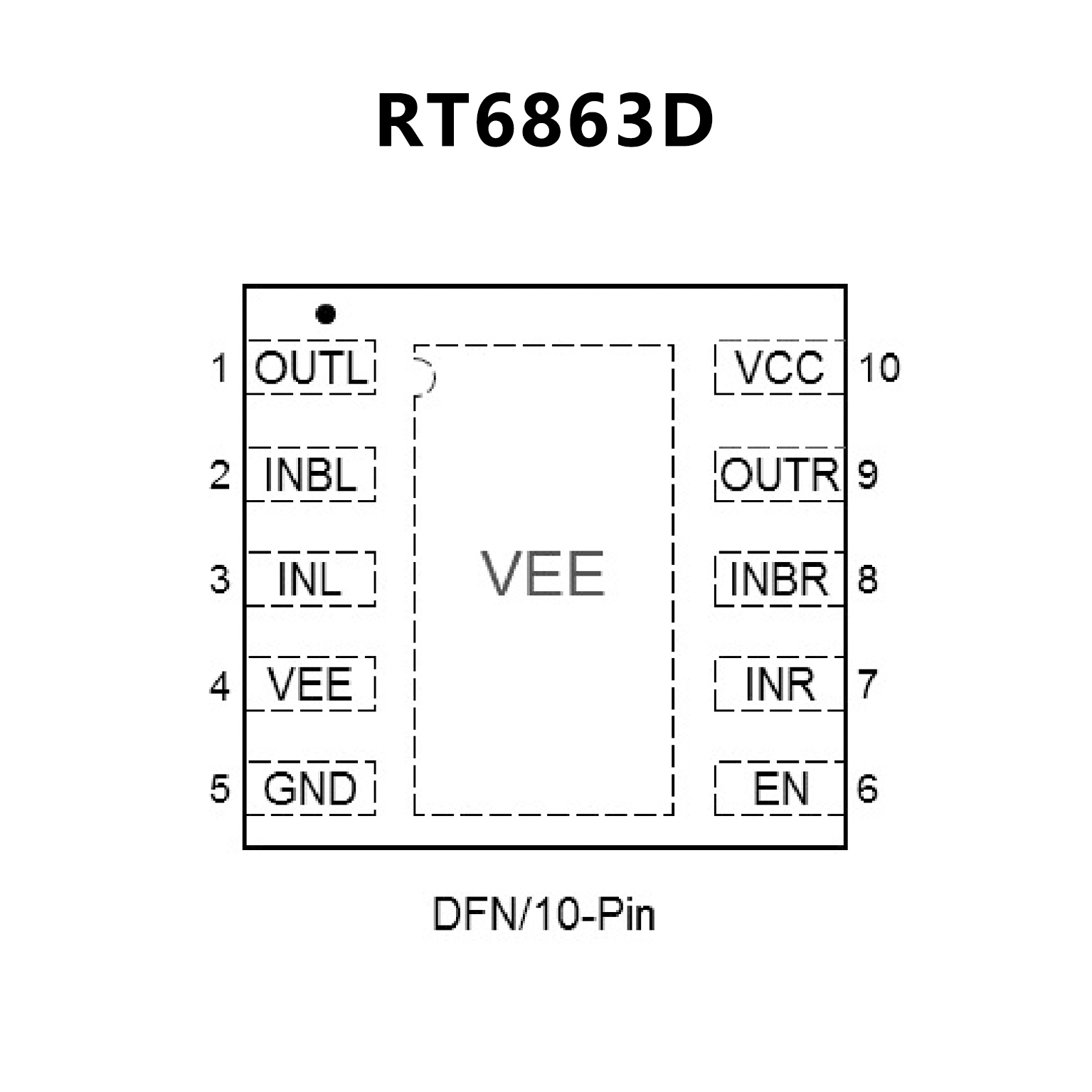

PIN CONFIGUTION
