3A 连续电流(4A 峰值电流), 2.2MHz, 2.4V至5.5V, 电源模块内置高效降压转换器, TPSM82822A替代推荐SGMM2042B.
SGMM2042B
SGMM2042B.pdf
SGMM2042B.pdfFEATURES
• 用于快速瞬态调节的 AHP-COT 架构
• 集成 3D SoC 器件，包含功率 IC 和功率电感
• 输入电压范围：2.4V 至 5.5V
• 宽输出电压范围：0.6V 至 4V
• 持续输出电流：3A
• 峰值输出电流：4A
• 低静态电流：5.7µA (SGMM2042A)
• 开关频率：2.2MHz
• 100% 占空比，实现最低压降
• 轻负载节能模式：SGMM2042A
• 强制 PWM 模式：SGMM2042B
• 输出放电功能
• 电源良好输出
• 过热关断
• 打嗝短路保护
• 采用环保 EMSIP-2×2.5-10L 封装

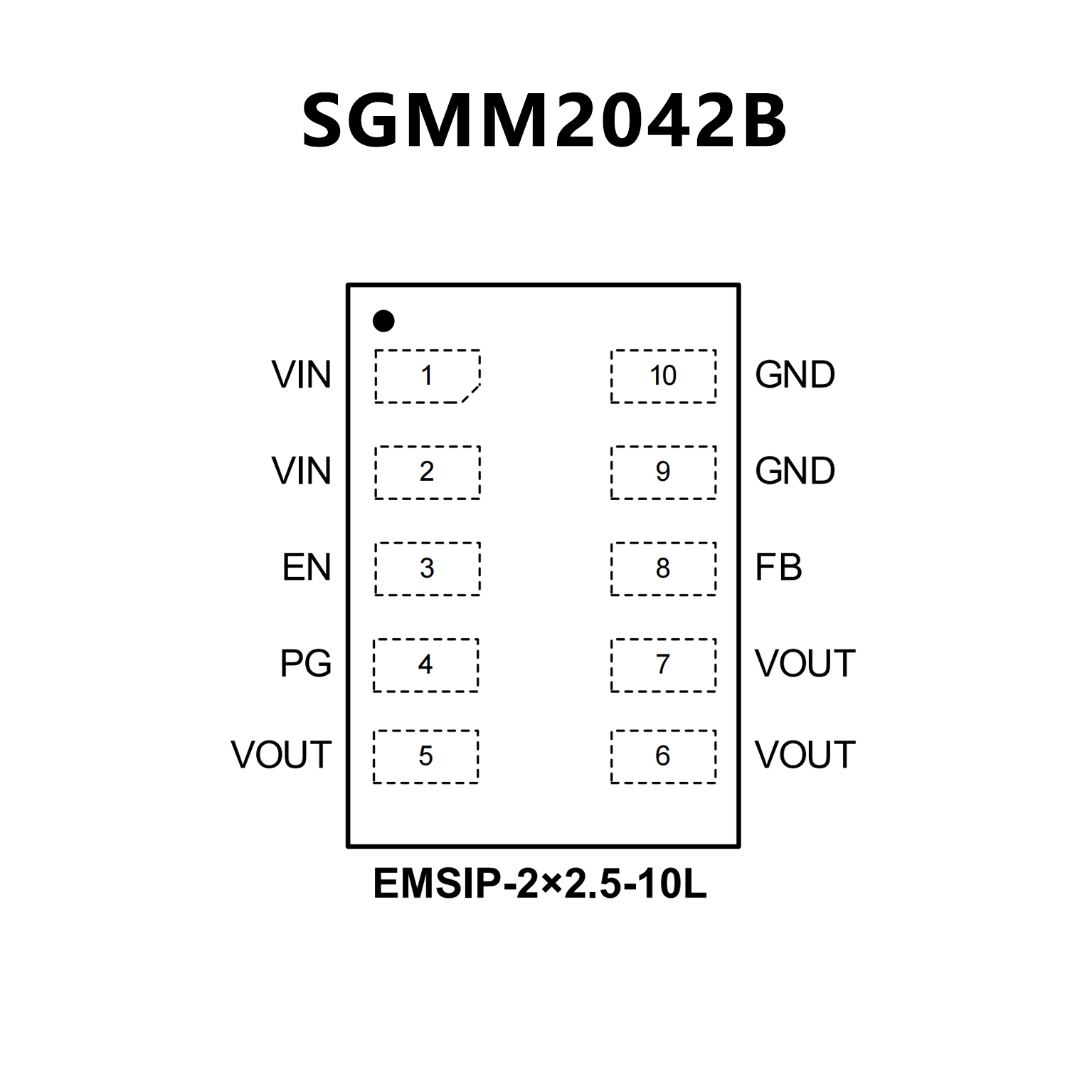

PIN CONFIGUTION
优势替代
FEATURES
• 1.1mm MicroSiP™ 电源模块
• 符合 CISPR 11 B 类要求
• 效率高达 95%
• 输入电压范围为 2.4V 至 5.5V
• 0.6V 至 4V 可调节输出电压
• 可提供的固定输出电压：1.2V、1.8V、2.5V 和 3.3V
• 工作静态电流为 4μA
• DCS-Control 拓扑
• 可实现轻负载效率的省电模式选项
• 支持 CCM 运行的强制 PWM 选项
• 可实现最低压降的 100% 占空比
• 断续短路保护
• 输出放电
• 具有窗口比较器的电源正常输出
• 集成软启动
• 过热保护
• PSpice 模型可用于：TPSM82821、TPSM82822
和 TPSM82823
• 采用 2.0mm × 2.5mm × 1.1mm 10 引脚 μSiL 封装
• 12mm2 总解决方案尺寸（针对固定输出电压版本）

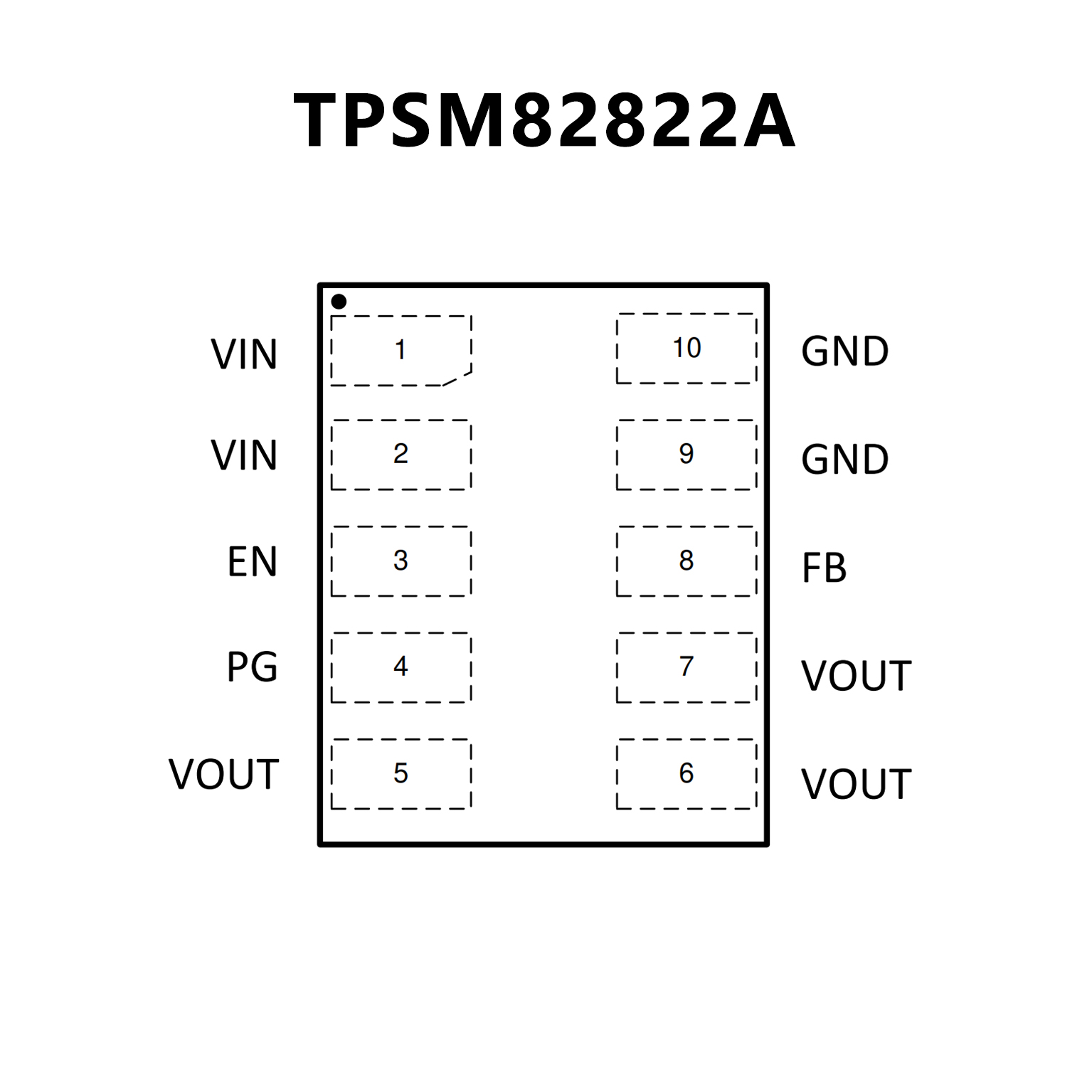

PIN CONFIGUTION
