3A 连续电流(4A 峰值电流), 2.2MHz, 2.4V 至 5.5V, 3D降压PowerSoC, MPM3814C替代型号推荐SGMM2043A.
SGMM2043A
SGMM2043A.pdf
SGMM2043A.pdfFEATURES
• 用于快速瞬态调节的 AHP-COT 架构
• 集成 3D SoC 器件，包含功率 IC 和功率电感
• 输入电压范围：2.4V 至 5.5V
• 宽输出电压范围：0.6V 至 4V
• 持续输出电流：3A
• 峰值输出电流：4A
• 低静态电流：5.7µA (SGMM2043A)
• 开关频率：2.2MHz
• 100% 占空比，实现最低压降
• 轻负载节能模式：SGMM2043A
• 强制 PWM 模式：SGMM2043B
• 输出放电功能
• 电源良好输出
• 过热关断
• 打嗝短路保护
• 采用绿色 EMSIP-2.5×2.5-14L 封装

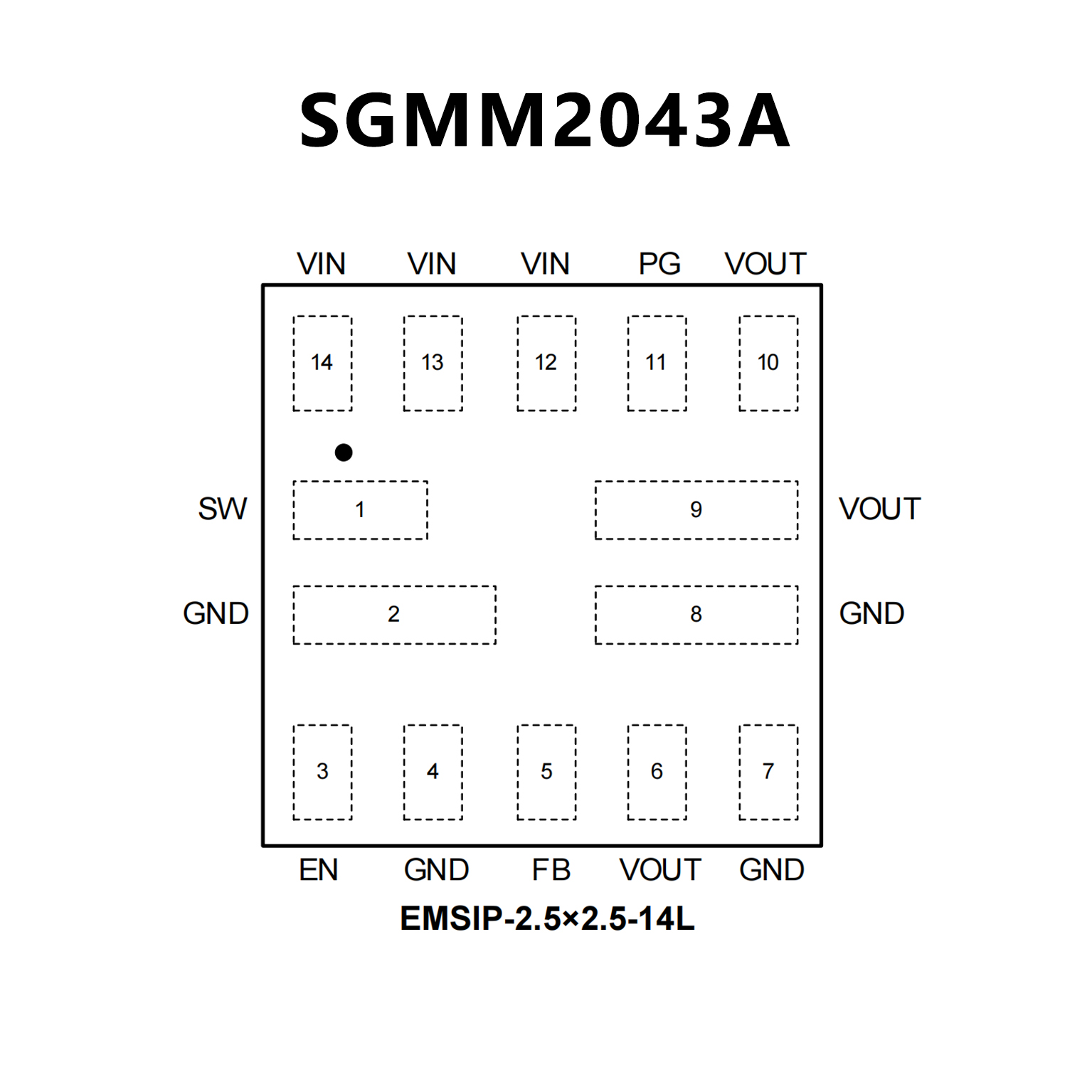

PIN CONFIGUTION
优势替代
FEATURES
• 2.75V 至 6V 的宽工作输入电压 (VIN) 范围
• 低至0.6V的可调输出电压 (VOUT)
• 高达 1A 的连续输出电流 (IOUT)
• 低压差下具备100% 占空比
• 3.3V 至1.8V 条件下效率高达 92.3%
• 强制连续导通模式 (FCCM)
• 用于电源排序的使能 (EN) 和电源正常 (PG)引脚
• 逐周期过流保护 (OCP)
• 带打嗝模式的短路保护 (SCP)
• 仅需4个外部元器件
• 采用 ECLGA-14 (2.5mmx2.5mmx1.2mm) 封装

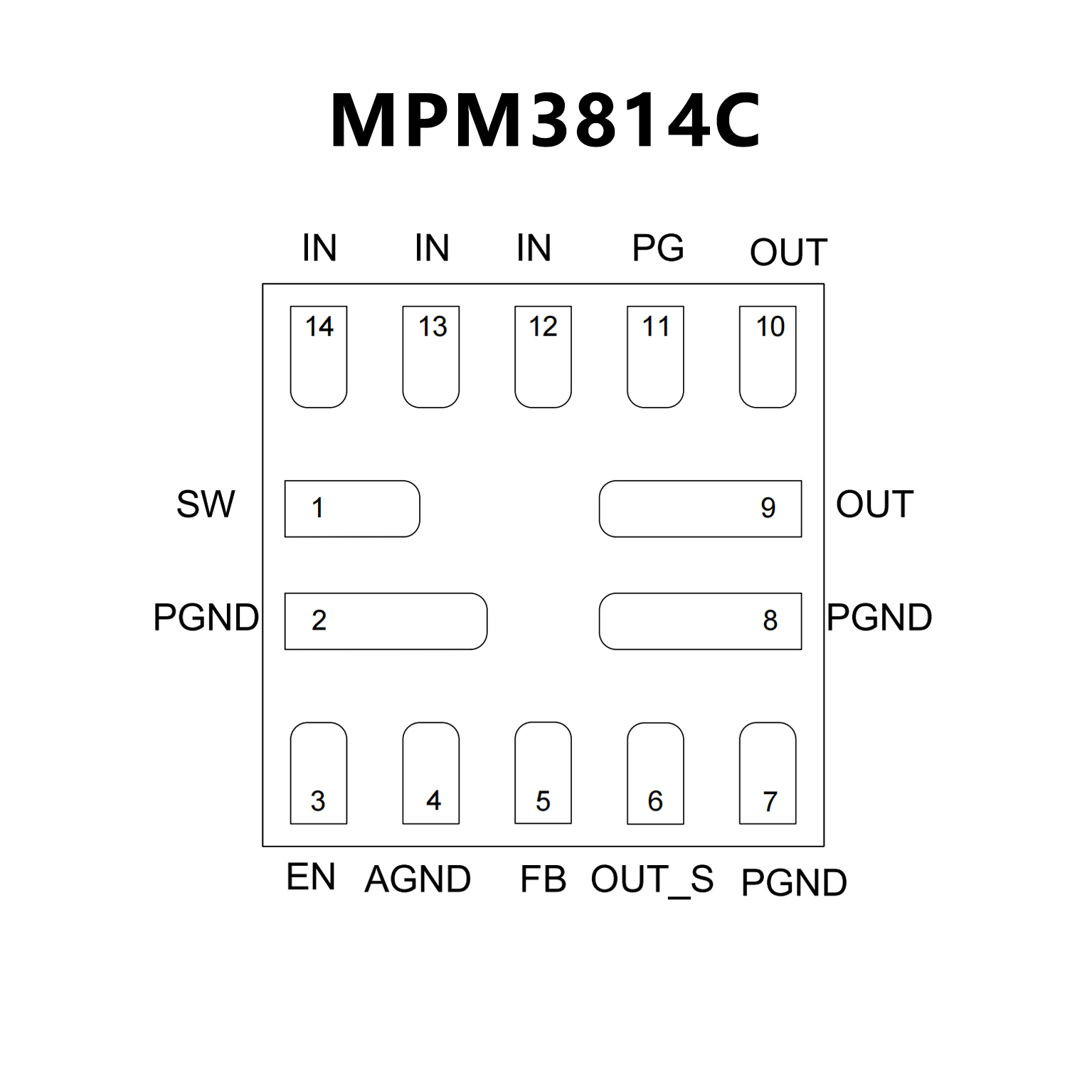

PIN CONFIGUTION
