5.5V，10A，4mΩ，导通电阻负载开关.
SGM25665
SGM25665.pdf
SGM25665.pdf
No.14765
FEATURES
• 单通道负载开关
• 输入电压范围：0.1V 至 5.5V
• 偏置电压范围：1.5V 至 5.5V
• 最大连续电流：10A
• 导通电阻：4mΩ（典型值）
• 三态引脚，转换速率可配置
• 低功耗：• 导通状态 (IQ)：12μA（典型值）
• 关断状态 (ISD)：2μA（典型值）
DESCRIPTION
SGM25665 是一款小型单通道负载开关，具有典型导通电阻仅 4mΩ，可在 0.1V 至 5.5V 的宽输入电压范围内工作，并支持高达 10A 的连续负载电流。其 ON 引脚可直接兼容低电压控制信号，便于与各种逻辑电平接口连接。通过外接电容可配置输出电压的上升时间，有效抑制浪涌电流。
该器件集成过热关断保护功能：当结温超过 +170℃ 时，内部 N 沟道 MOSFET 将自动关断；待芯片温度降至 +150℃ 以下后，器件方可重新导通。此外，在禁用（关断）状态下，SGM25665 提供固定的快速输出放电（QOD）功能，确保输出端迅速释放残余电荷。
该器件集成过热关断保护功能：当结温超过 +170℃ 时，内部 N 沟道 MOSFET 将自动关断；待芯片温度降至 +150℃ 以下后，器件方可重新导通。此外，在禁用（关断）状态下，SGM25665 提供固定的快速输出放电（QOD）功能，确保输出端迅速释放残余电荷。
SGM25665 采用绿色 UTQFN-1.5×2-10L 封装。

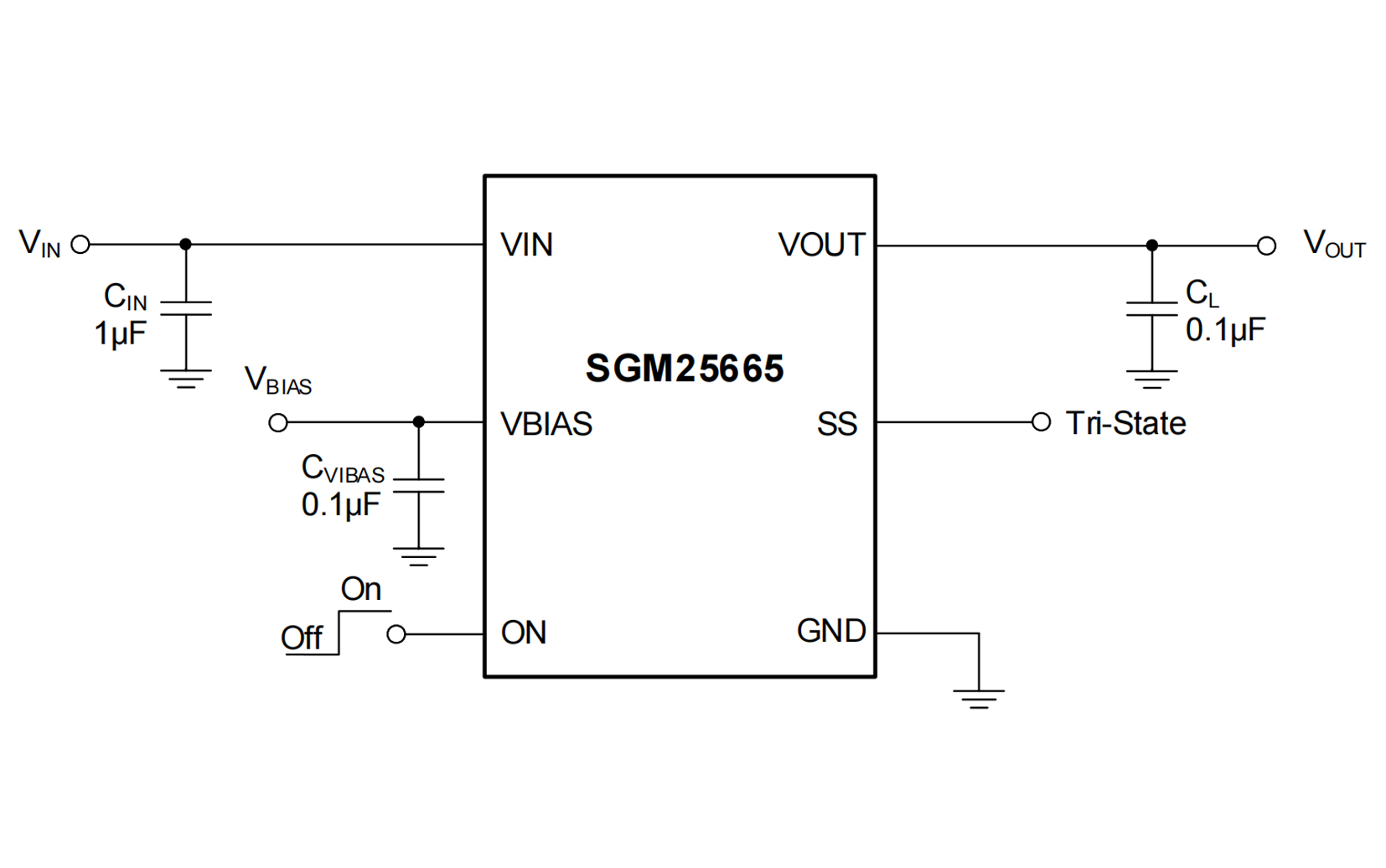

APPLICATION CIRCUIT

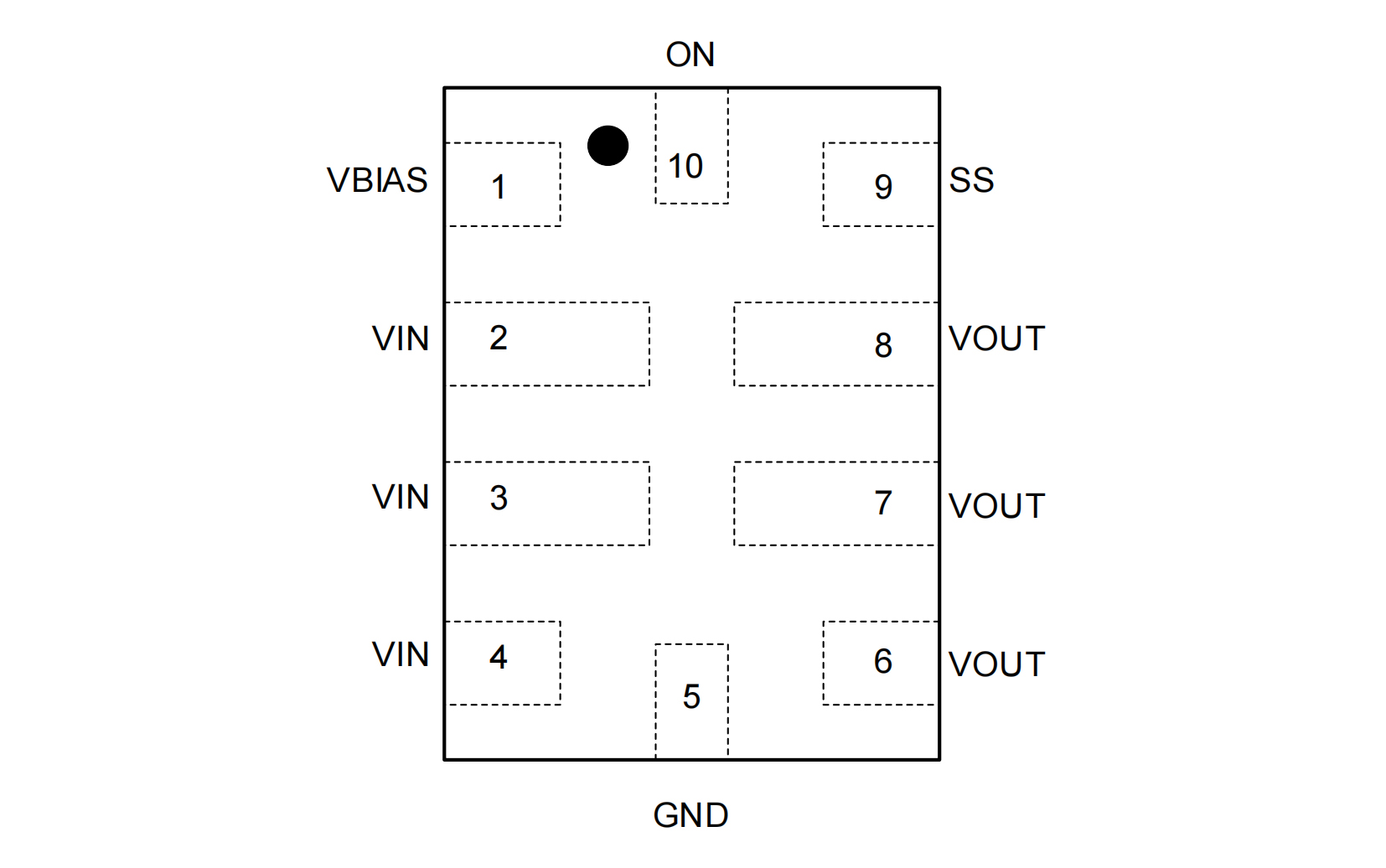

PIN CONFIGUTION
